水平卧式卷管器简介

发布时间:2017-11-29 来源: 点击次数:863

水平卧式卷管器是指卷盘水平旋转,单层绕管的卷管器,常应用于对卷管器高度有限制的设备上,例如气垫运输车。

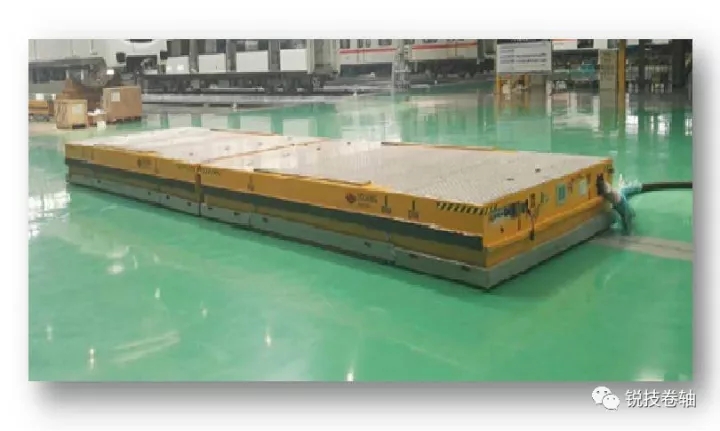

气垫运输车是利用压缩空气,通过气垫将运输车和载重抬离地面,从而将运输车和地面之间的摩擦力减少到0,使运输车可以平稳的移动载重。在这个过程中,气垫车将消耗大量的压缩空气,这就需要通过胶管源源不断的给气垫车供气,供气胶管长度可达50米。运输车内置的卧式卷管器就是用来收纳和释放这些供气胶管,使气垫运输车既可以长距离移动,又可以使胶管有序收纳,保证车间的作业秩序和操作安全。根据运输车的载重不同,供气量的大小不一样,胶管的通径也各不相同,常用的胶管通径有1.5寸,2寸,2.5寸,3寸。

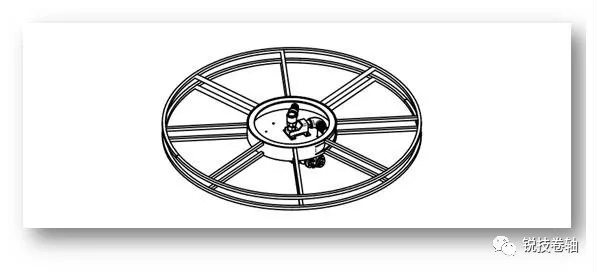

目前我司生产的卧式卷管器,可以收纳50米的胶管,卷盘直径可以做到2.2米,卷盘使用高强度结构型材焊接,通过工艺优化,卷盘的边缘跳动可以控制在径向跳动3mm,轴向跳动5mm以内。

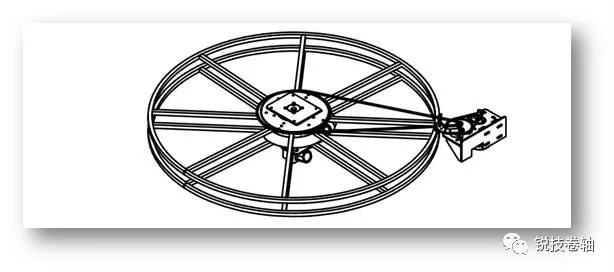

卧式卷盘可以使用气动马达和直流电机驱动,需要注意的是如果使用了水平布置的链条驱动,链条需要增加涨紧装置,使链条在工作过程中始终保持涨紧状态,而不会松弛掉链。
